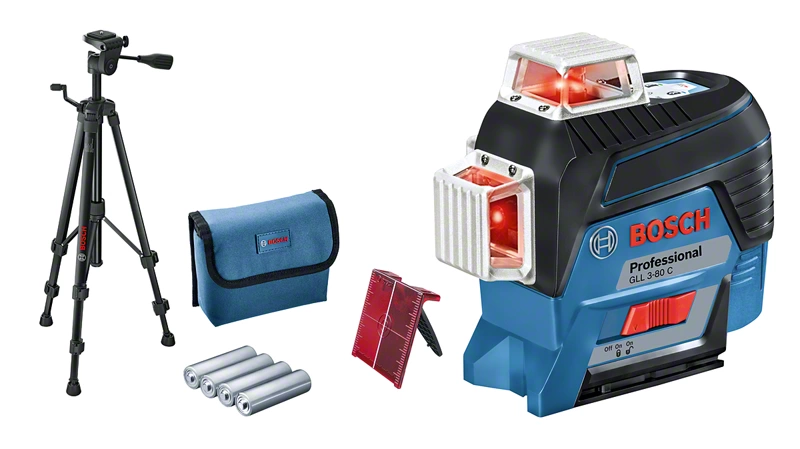

Abgebildetes Zubehör nur enthalten, wenn im u.g. Lieferumfang aufgeführt.
Quelle: Robert Bosch Power Tools GmbH
Bosch GLL 3-80 C Professional Linienlaser
Sichtbarkeit auf neuem Niveau in 3 x 360°. Simply Connected.
- Hohe Präzision dank CAL Guard-Überwachung und ferngesteuerter Einsatz über Bluetooth®-Verbindung zu Smartphone-App
- Starke Sichtbarkeit dank Hochleistungsdioden
- Dank 3 x 360°-Linien gleichzeitiges Durchführen horizontaler und vertikaler Nivellierarbeiten und somit hohe Arbeitseffizienz möglich
- Der Linienlaser GLL 3-80 C Professional wird einfach angeschlossen und sorgt über die Projektion von 3 x 360°-Linien für exzellente Sichtbarkeit. Dank innovativer CAL Guard-Überwachung und Bluetooth®-Verbindung zur Smartphone-App sind der ferngesteuerte Einsatz, die kontaktlose Justierung sowie hohe Präzision möglich. Leistungsstarke Dioden garantieren starke Sichtbarkeit, während dank 3 x 360°-Linien für die gleichzeitige Durchführung von horizontalen und vertikalen Nivellierarbeiten und somit für hohe Arbeitseffizienz gesorgt wird.
- Dieser Linienlaser wurde für den Bau von Böden, die Montage von Fenstern, das Anbringen von Regalen, das Verlegen von Abflussrohren, den Rohbau für Trockenbauwände und das Verlegen von Fliesen entwickelt.
- Dank Dual Power Source-Technologie des GLL 3-80 C Professional ist ein Betrieb sowohl mit 12-V-Li-Ion-Akku als auch mit Standard-Alkalinebatterien möglich, ein Plus an Flexibilität. Das Gerät ist in der Lage, sich auf nicht planaren Oberflächen in weniger als 4 Sekunden mit einer exzellenten Genauigkeit von ± 0,2 mm/m*/** um bis zu +/- 4° selbst zu nivellieren und verfügt bei Verwendung des optionalen Empfängers LR 6 oder LR 7 Professional über eine Reichweite von bis zu 120 m. Dieser Linienlaser ist kompakt, einfach zu bedienen und extrem robust.
Funktionen:
- Drei 360°-Laserlinien
- Der CAL Guard warnt, wenn einer der folgenden Fälle eintritt: 1) Das Messwerkzeug wurde einer massiven Erschütterung ausgesetzt (z. B. beim Aufschlag nach einem Fall) 2) Das Messwerkzeug wurde außerhalb des Lagertemperaturbereichs aufbewahrt 3) Das Kalibrierintervall (alle 12 Monate) ist abgelaufen
- Duale Energiequelle (Batterien und Akku)
- Arbeiten mit Empfänger für einen größeren Arbeitsbereich
- Laserklasse 2
Technische Daten:
- Akkuspannung 12
- Laserdiode Linie: 630 - 650 nm, < 10mW
- Betriebstemperatur -10 – 40 °C
- Lagertemperatur -20 – 70 °C
- Laserklasse 2
- Arbeitsbereich* bis zu 30 m
- Arbeitsbereich mit Empfänger* bis zu 120 m
- Nivelliergenauigkeit* +/- 0,2 mm/m*/** (*für die vier horizontalen Schnittpunkte; **zzgl. einsatzabhangiger Abweichung)
- Selbstnivellierbereich ± 4°
- Nivellierzeit 4 s
- Staub- und Spritzwasserschutz IP 54*** (*** ausgenommen Li-Ionen-Akku und Batterieadapter AA1)
- Stromversorgung 12 V-Li-Ionen-Akku, 4 x 1,5-V-LR6 (AA)
- Betriebsdauer, max. 8 Std. (Li Ion) und 6 Std. (4 x AA) in 3-Linien-Modus
- Stativ-Gewinde 1/4", 5/8"
- Gewicht, ca.* 0,9 kg
- Farbe Laserlinie rot
- Kompatible Laser-Empfänger LR 6 + 7
- * Weitere Informationen zu den Abweichungen unter folgendem Link: Technische Eigenschaften von Produkten
Lieferumfang:
- Bosch GLL 3-80 C Professional Linienlaser
- 4 x 1,5 V-LR6-Batterie (AA)
- AA1 Alkaline Akku-Adapter 1 608 M00 C1B
- Laserzieltafel
- Baustativ BT 150 Professional 0 601 096 B00
- Tasche
Hersteller:
Robert Bosch Power Tools GmbH
Max-Lang-Strasse 40-46
70771 Leinfelden-Echterdingen
Email: kontakt@bosch.de
Warn- und Sicherheitshinweise:
Die Warn- und Sicherheitshinweise entnehmen Sie bitte der mitgelieferten Betriebsanleitung. Diese können Sie zudem einsehen, wenn Sie auf nachfolgenden Link klicken.
Warn- und Sicherheitshinweise
-> Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.
-> Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
-> Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
-> Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.
-> Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.
-> Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
-> Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
-> Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
-> Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
-> Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
-> Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden.
-> Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
-> Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
-> Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
-> Bei falscher Anwendung oder beschädigtem Akku kann brennbare Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
-> Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
-> Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
-> Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
-> Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
-> Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.
WARNUNG
-> Stellen Sie sicher, dass die Knopfzelle nicht in die Hände von Kindern gelangt. Knopfzellen sind gefährlich.
-> Knopfzellen dürfen niemals verschluckt oder in andere Körperöffnungen eingeführt werden. Wenn der Verdacht besteht, dass die Knopfzelle verschluckt oder in eine andere Körperöffnung eingeführt wurde, suchen Sie sofort einen Arzt auf. Ein Verschlucken der Knopfzelle kann innerhalb von 2 Stunden zu ernsthaften inneren Verätzungen und zum Tod führen.
-> Achten Sie beim Wechseln der Knopfzelle auf den sachgemäßen Austausch der Knopfzelle. Es besteht Explosionsgefahr.
-> Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Knopfzellen. Verwenden Sie keine anderen Knopfzellen oder eine andere Energieversorgung.
-> Versuchen Sie nicht, die Knopfzelle wieder aufzuladen und schließen Sie die Knopfzelle nicht kurz. Die Knopfzelle kann undicht werden, explodieren, brennen und Personen verletzen.
-> Entfernen und entsorgen Sie entladene Knopfzellen ordnungsgemäß. Entladene Knopfzellen können undicht werden und dadurch das Produkt beschädigen oder Personen verletzen.
-> Überhitzen Sie die Knopfzelle nicht und werfen Sie sie nicht ins Feuer. Die Knopfzelle kann undicht werden, explodieren, brennen und Personen verletzen.
-> Beschädigen Sie die Knopfzelle nicht und nehmen Sie die Knopfzelle nicht auseinander. Die Knopfzelle kann undicht werden, explodieren, brennen und Personen verletzen.
-> Bringen Sie eine beschädigte Knopfzelle nicht in Kontakt mit Wasser. Austretendes Lithium kann mit Wasser Wasserstoff erzeugen und damit zu einem Brand, einer Explosion oder zur Verletzung von Personen führen.
-> Benutzen Sie das Messwerkzeug nicht mehr, wenn sich die Knopfzellen-Halterung (22) nicht mehr schließen lässt. Entfernen Sie die Knopfzelle und lassen Sie es reparieren.
-> Nehmen Sie den Akku bzw. die Batterien vor allen Arbeiten am Messwerkzeug (z.B. Montage, Wartung etc.) sowie bei dessen Transport und Aufbewahrung aus dem Messwerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
-> Beim Betrieb des Messwerkzeugs ertönen unter bestimmten Bedingungen laute Signaltöne. Halten Sie deshalb das Messwerkzeug vom Ohr bzw. von anderen Personen fern. Der laute Ton kann das Gehör schädigen.
-> Bringen Sie das Messwerkzeug und die magnetischen Zubehöre nicht in die Nähe von Implantaten und sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch die Magnete von Messwerkzeug und Zubehör wird ein Feld erzeugt, das die Funktion von Implantaten und medizinischen Geräten beeinträchtigen kann.
-> Halten Sie das Messwerkzeug und die magnetischen Zubehöre fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete von Messwerkzeug und Zubehör kann es zu irreversiblen Datenverlusten kommen.
-> Das Messwerkzeug ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschränkungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten.
-> Die Wortmarke Bluetooth® wie auch die Bildzeichen (Logos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz.
-> Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernähe.
